Углепластиковые трубы для лёгкой авиации Сравнение технологий намотки и рулонного формования

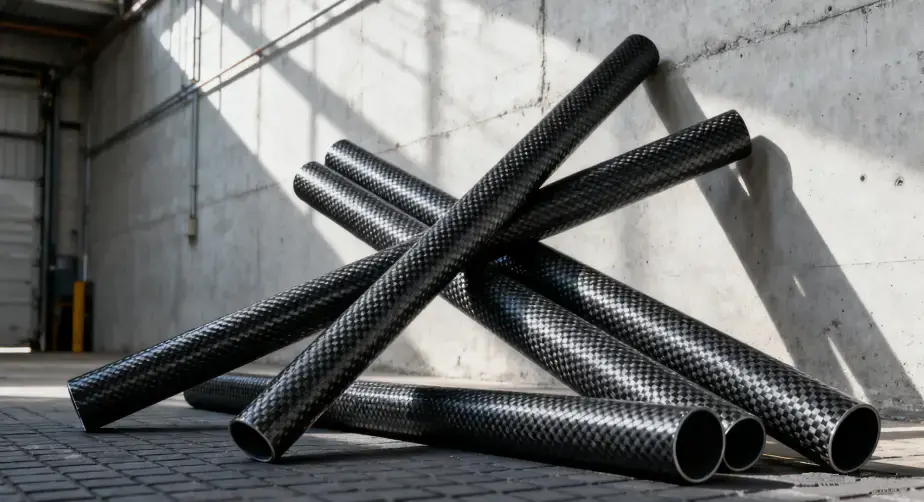

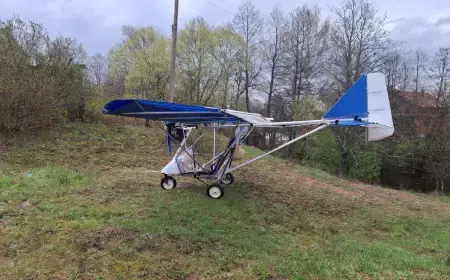

Углепластиковые трубы становятся ключевым элементом в проектировании лёгких самолётов. При замене алюминиевых труб (Д16Т, АМГ) в таких узлах как элероны, стабилизаторы или тяги управления правильный выбор технологии производства определяет конечный эффект по снижению массы, прочности и экономической эффективности производства.
1. Технология намотки волокна

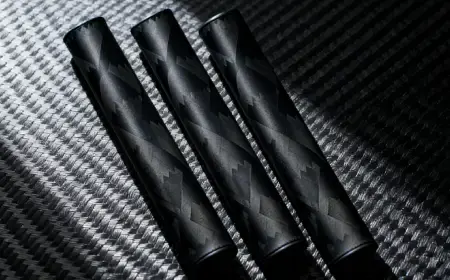

Намотка волокна выполняется путём укладки непрерывных препрегов под заданными углами на вращающуюся оправку с последующим отверждением. Метод активно применяется в авиации и для изделий под давлением.
Ключевые преимущества
- Высокие механические характеристики — лучшая кручение, сжатие и окружная прочность благодаря непрерывным волокнам.
- Максимальная экономия массы — содержание волокон 60–70% обеспечивает высокий удельный модуль и прочность.
- Повторяемость качества — автоматизированный процесс обеспечивает равномерную толщину стенки и ориентацию волокон.
Ограничения
- Большие первоначальные инвестиции в оборудование.
- Оптимальна при средних и крупных объёмах производства.
2. Рулонное формование
Рулонное формование предполагает укладку препрегов слоями, их намотку на оправку, вакуумную фиксацию и отверждение. Технология даёт отличную поверхность и гибкость раскладки слоёв.
Ключевые преимущества
- Экономичность при малых и средних сериях — низкие затраты на оснастку.
- Идеальная поверхность — гладкая внутренняя и наружная поверхность при точных оправках.
- Подходит для длинных тонких труб — пример: 1760×23 мм.
Ограничения
- Ниже окружная прочность по сравнению с намоткой (возможно компенсировать слоями 90°).
- При неаккуратной технологии возможен продольный стык — потенциальное слабое место.

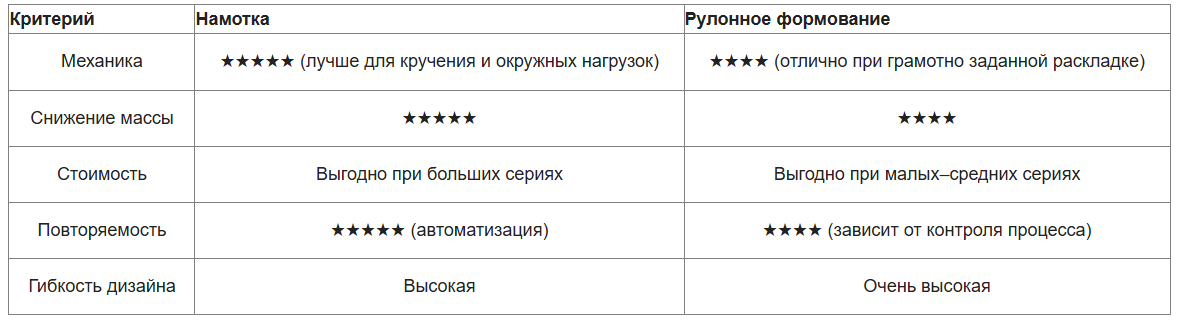

3. Сравнение процессов
4. Рекомендованная стратегия
• Для критичных элементов:
Намотка волокна — наиболее надёжный выбор для стабилизаторов, элеронов и элементов, требующих максимальной прочности.
• Для оптимизации стоимости:
Рулонное формование с продуманной раскладкой слоёв ([0° / ±45° / 90°]) позволяет сохранить высокие характеристики при меньших затратах.
• Комбинированный подход:
Намотка для наиболее нагруженных участков и рулонное формование для второстепенных — лучший баланс стоимости и качества.
5. Заключение
Обе технологии обеспечивают высокий потенциал для авиационных применений. Намотка обеспечивает максимальную структурную надёжность, а рулонное формование — гибкость и экономичность. Окончательное решение зависит от требований по нагрузкам, бюджету и объёму производства.
Для технической консультации, разработки раскладок или серийного производства обратитесь в GBTECH — специалисты по композитным решениям высокого класса.
